Quale configurazione personalizzata della ventola centrifuga ottimizza le prestazioni del sistema?

Ingegneri e specialisti degli appalti devono affrontare decisioni complesse quando specificano ventilatore centrifugo personalizzato sistemi per applicazioni industriali. Questi dispositivi meccanici convertono l'energia rotazionale in flusso d'aria e pressione attraverso l'azione della girante, svolgendo funzioni critiche nei settori HVAC, manifatturiero, di lavorazione chimica e di produzione di energia. Comprendere le relazioni tecniche tra geometria della girante, costruzione dei materiali ed efficienza del motore garantisce una selezione ottimale delle apparecchiature che bilancia l'investimento iniziale con i costi operativi del ciclo di vita.

Comprendere i fondamenti dei ventilatori centrifughi

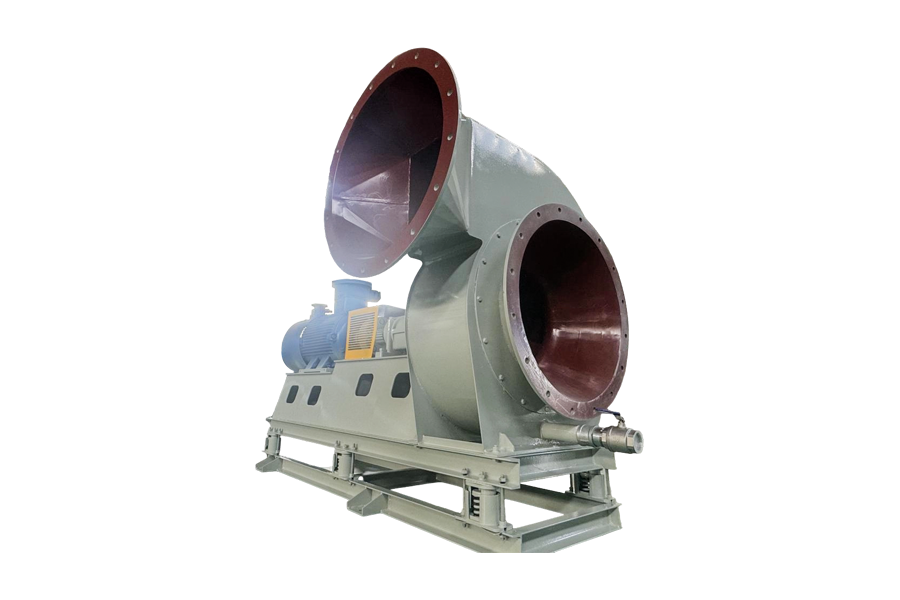

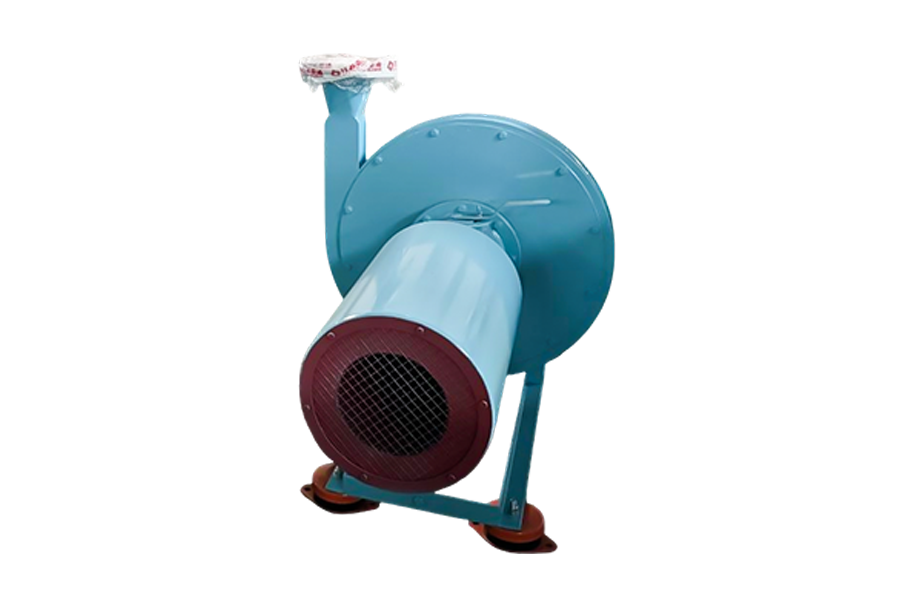

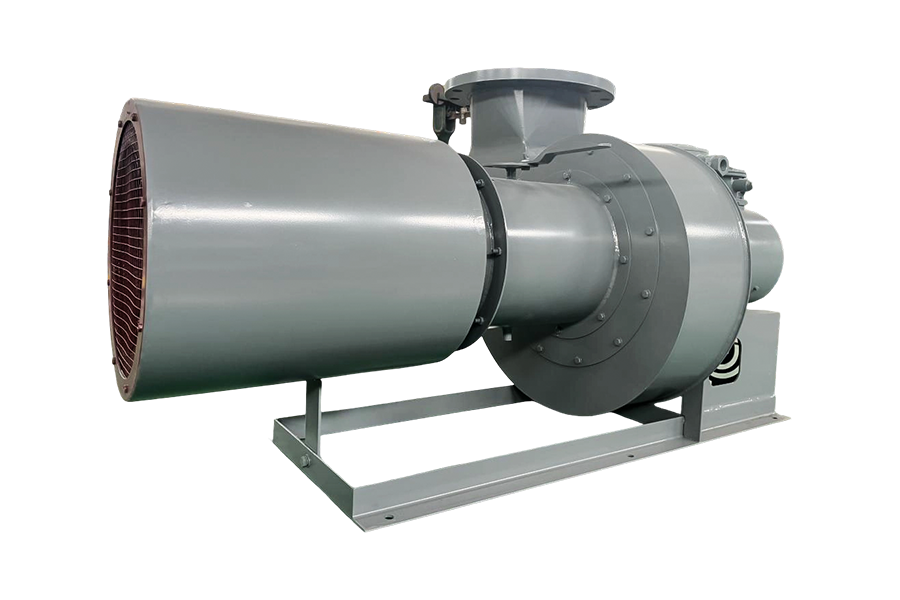

A ventilatore centrifugo personalizzato funziona secondo il principio dell'accelerazione radiale. L'aria entra assialmente attraverso l'occhio della girante, quindi la forza centrifuga la accelera verso l'esterno lungo le superfici delle pale a 90 gradi rispetto alla direzione di aspirazione. L'alloggiamento a spirale raccoglie l'aria ad alta velocità e converte l'energia cinetica in pressione statica attraverso la graduale espansione della sezione trasversale. Questa capacità di generazione di pressione distingue i design centrifughi dalle alternative assiali, rendendoli essenziali per i sistemi con requisiti significativi di resistenza o filtrazione dei condotti.

Il diametro della girante influenza direttamente le caratteristiche prestazionali. Diametri maggiori spostano volumi d'aria maggiori a velocità di rotazione inferiori, migliorando l'efficienza e riducendo il rumore. Le giranti industriali standard vanno da 200 mm a 3000 mm, a seconda dei requisiti dell'applicazione. Il calcolo della velocità specifica, determinata dalla velocità di rotazione, dalla portata e dall'aumento di pressione, guida la corretta classificazione del ventilatore per ciascun punto di lavoro.

Tipi di progettazione della girante e caratteristiche prestazionali

La geometria della girante rappresenta la principale variabile di personalizzazione che influisce sull'efficienza, sulla capacità di pressione e sulla gestione del particolato. Tre configurazioni fondamentali delle pale dominano le applicazioni industriali, ciascuna delle quali offre profili prestazionali distinti

La seguente tabella comparativa riassume le differenze critiche tra i tipi di girante:

Ventole curve in avanti

Le giranti curve in avanti, comunemente chiamate design a gabbia di scoiattolo, sono dotate di numerose pale poco profonde curvate nella direzione di rotazione. Queste configurazioni eccellono nelle applicazioni a bassa pressione e ad alto volume che richiedono ingombri compatti. Tuttavia, la curva di potenza in sovraccarico presenta rischi operativi: il carico del motore aumenta in modo significativo al diminuire della pressione statica, causando potenzialmente guasti al motore se la resistenza del sistema cambia.

Ventole curve all'indietro

Ventilatore centrifugo a pale rovesce le configurazioni offrono un'efficienza superiore attraverso profili aerodinamici delle pale che si curvano contro la direzione di rotazione. Queste giranti raggiungono un'efficienza del 75-85% pur mantenendo caratteristiche di potenza senza sovraccarico. Il design delle pale autopulenti tollera carichi di polvere moderati, rendendolo adatto per impianti di scarico industriali e unità di trattamento dell'aria. Le varianti ad alta pressione raggiungono pressioni statiche fino a 1750 mmWC con volumi d'aria che raggiungono 950.000 CMH

Giranti a pale radiali

I design radiali utilizzano lame diritte che si estendono perpendicolarmente all'asse di rotazione. Queste configurazioni robuste gestiscono materiali abrasivi, fibre filamentose e flussi d'aria carichi di particolato che danneggerebbero le lame curve. Le applicazioni industriali includono il trasporto pneumatico, i sistemi di sabbiatura e la movimentazione dei trucioli di legno, dove la durabilità sostituisce l'ottimizzazione dell'efficienza.

Efficienza e abbinamento delle applicazioni

La selezione del tipo di girante appropriato richiede l'analisi della qualità dell'aria, dei requisiti di pressione e delle priorità di efficienza. Le applicazioni per aria pulita con pressione moderata devono essere adatte a design con curvatura all'indietro. I sistemi HVAC ad alto volume e a bassa pressione funzionano in modo efficiente con giranti a pale in avanti. I materiali abrasivi o fibrosi richiedono configurazioni di lame radiali nonostante la minore efficienza.

Selezione dei materiali per applicazioni personalizzate

L'ambiente operativo determina le specifiche del materiale ventilatore centrifugo personalizzato costruzione. Temperature estreme, mezzi corrosivi e livelli di abrasione influenzano la longevità dei componenti e gli intervalli di manutenzione. I materiali standard includono acciaio al carbonio, leghe di alluminio e vari gradi di acciaio inossidabile, con rivestimenti specializzati disponibili per condizioni estreme.

La tabella seguente mette a confronto le opzioni dei materiali e la loro idoneità per diversi ambienti industriali:

Costruzione in acciaio al carbonio

I gradi standard di acciaio al carbonio offrono soluzioni economicamente vantaggiose per la ventilazione generale e le applicazioni con aria pulita. La verniciatura a polvere o le finiture epossidiche prolungano la durata in ambienti moderatamente corrosivi. La struttura saldata di grosso spessore resiste a pressioni fino a 22 pollici di livello dell'acqua per cicli di lavoro industriali [^45^].

Opzioni in acciaio inossidabile

Ventilatore centrifugo in acciaio inox l'edilizia si rivolge ad ambienti esigenti nella lavorazione chimica, nella produzione alimentare e nelle applicazioni marine. L'acciaio inossidabile di tipo 304 resiste ai prodotti chimici organici e ai protocolli di pulizia standard. Il tipo 316L fornisce una resistenza superiore al cloruro per installazioni costiere e sistemi di depurazione chimica.

Leghe di alluminio

Le giranti in lega di alluminio A356, prodotte mediante fusione a bassa pressione e trattamento termico T6, raggiungono resistenze alla trazione superiori a 280 MPa con un allungamento superiore al 3,5%. Questi componenti leggeri riducono il peso complessivo del ventilatore di circa il 60% rispetto agli equivalenti in acciaio, a vantaggio delle applicazioni di trasporto e delle installazioni con limitazioni strutturali. La struttura in alluminio soddisfa anche i requisiti di resistenza alle scintille per le applicazioni in atmosfere esplosive.

Rivestimenti e leghe specializzati

Gli ambienti estremi possono richiedere materiali specializzati, tra cui il titanio per una resistenza alla corrosione superiore, il Monel per applicazioni marine o la plastica rinforzata con fibra di vetro (FRP) per la resistenza chimica. Queste opzioni premium aumentano l'investimento iniziale ma riducono i costi del ciclo di vita attraverso intervalli di manutenzione prolungati.

Standard e conformità sull'efficienza dei motori

La classificazione dell’efficienza del motore ha un impatto significativo ventilatore centrifugo personalizzato economia operativa. La Commissione Elettrotecnica Internazionale (IEC) stabilisce le classi di efficienza secondo lo standard 60034-30-1, con mandati normativi che guidano l'adozione di livelli di efficienza più elevati.

La tabella seguente illustra le caratteristiche della classe di efficienza e i requisiti di conformità:

Motori IE2 ad alta efficienza

I motori IE2 rappresentano la base per applicazioni con potenza frazionaria compresa tra 0,12 kW e 0,75 kW secondo le normative attuali. Questi motori sono adatti ad applicazioni a servizio intermittente in cui il funzionamento continuo non giustifica investimenti in efficienza premium.

Requisiti di efficienza Premium IE3

Da luglio 2021, le normative UE impongono l'efficienza IE3 per i motori tra 0,75 kW e 1000 kW. Ventilatore centrifugo IE3 Rendimento motore IE4 la conformità garantisce una riduzione del consumo energetico del 15-20% rispetto agli equivalenti IE2. Questi motori sono adatti ad applicazioni a funzionamento continuo, tra cui la ventilazione industriale e il raffreddamento di processo.

IE4 Efficienza super premium

I motori IE4 offrono la massima efficienza per applicazioni impegnative con funzionamento quasi continuo. I requisiti normativi impongono la conformità IE4 per i motori da 0,75 a 200 kW a partire da luglio 2023. Questi motori raggiungono livelli di efficienza superiori al 96%, garantendo un rapido ritorno sull'investimento attraverso il risparmio energetico nonostante i costi iniziali più elevati.

Cronologia della conformità normativa

I team di approvvigionamento devono verificare la conformità dell'efficienza del motore rispetto alle normative applicabili. I motori non conformi sono soggetti a restrizioni all’importazione e sanzioni operative nei mercati regolamentati. L'integrazione del convertitore di frequenza (VFD) con i motori IE2 può soddisfare i requisiti di efficienza in alcune giurisdizioni, sebbene le specifiche dirette dei motori IE3 o IE4 garantiscano la conformità universale.

Parametri di personalizzazione per applicazioni industriali

Specifiche del diametro e della larghezza della girante

Selezione del diametro della girante del ventilatore centrifugo richiede il bilanciamento dei requisiti prestazionali con i vincoli fisici. I diametri standard vanno da 200 mm per unità HVAC compatte a 3000 mm per applicazioni industriali pesanti. La larghezza della girante, misurata assialmente, determina la capacità del flusso d'aria ad un dato diametro. Le giranti più larghe elaborano volumi maggiori ma richiedono una potenza assorbita proporzionalmente maggiore.

Il software di selezione calcola il diametro ottimale in base alla portata richiesta, alla pressione del sistema e alla velocità di rotazione. L'equazione di Eulero accoppia il diametro della girante con gli angoli di carico delle pale: diametri più piccoli richiedono angoli delle pale più ripidi per ottenere un aumento di pressione equivalente.

Requisiti di pressione statica e CFM

Ventilatore centrifugo ad alta pressione le applicazioni richiedono un'attenta analisi della resistenza del sistema. I requisiti di pressione statica includono perdite per attrito nelle condutture, resistenza del filtro e cadute di pressione dei componenti. Sottovalutare la resistenza del sistema determina un flusso d'aria inadeguato, mentre sovrastimarla spreca energia e aumenta il rumore.

I ventilatori industriali standard raggiungono pressioni statiche che vanno da 0,5 a 6,0 pollici di colonna d'acqua, con design specializzati ad alta pressione che raggiungono 70 pollici di colonna d'acqua o superiore.  La verifica delle prestazioni secondo gli standard DIN 24166 Classe 1 o BS 848 Classe A garantisce l'erogazione della capacità nominale.

Considerazioni sulla temperatura e sull'ambiente

Gli intervalli di temperatura operativa influenzano la scelta dei materiali e le specifiche dei cuscinetti. I ventilatori standard sopportano temperature fino a 80°C, mentre i modelli per alte temperature con struttura in acciaio inossidabile funzionano in modo continuo a 350°C e in modo intermittente a 550°C. Le applicazioni ad alta temperatura richiedono una tolleranza all'espansione termica nei progetti di montaggio e nelle tenute dell'albero classificate per temperature elevate.

Metodologia di selezione per gli appalti B2B

La selezione sistematica garantisce ventilatore centrifugo personalizzato le prestazioni corrispondono ai requisiti dell'applicazione. La seguente matrice di selezione guida le decisioni in materia di appalti:

Calcolo della resistenza del sistema

Il calcolo accurato della pressione statica richiede la somma di tutti i componenti del sistema. L'attrito delle condutture dipende dal diametro, dalla lunghezza e dalla rugosità della superficie. La resistenza del filtro varia in base al tipo di supporto e al carico. Curve, transizioni e smorzatori contribuiscono a ulteriori perdite. La pratica consigliata specifica che i ventilatori raggiungano il CFM richiesto a 1,25 volte la pressione del sistema calcolata per garantire un margine di prestazione adeguato.

Corrispondenza della curva del ventilatore al punto operativo

L'efficienza ottimale si verifica quando il punto di funzionamento del sistema interseca la curva del ventilatore vicino al punto di migliore efficienza (BEP). Operare molto a sinistra del BEP provoca instabilità e ricircolo. Il funzionamento con diritto di BEP riduce l'efficienza e aumenta il rumore. Gli azionamenti a frequenza variabile consentono il funzionamento in più punti di lavoro mantenendo l'efficienza.

Considerazioni sull'installazione e sul funzionamento

Opzioni di configurazione dell'unità

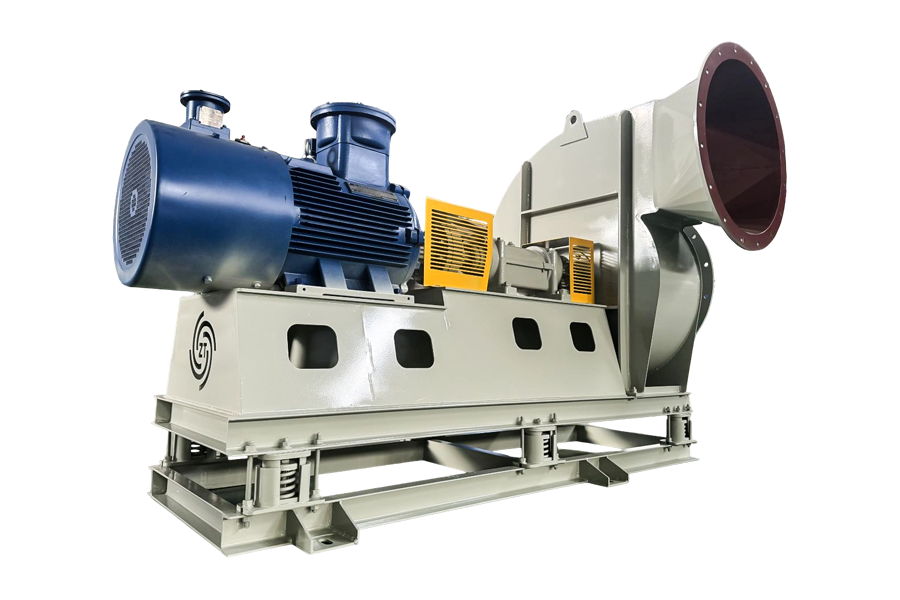

Le configurazioni ad azionamento diretto montano la girante direttamente sull'albero motore, eliminando perdite e manutenzione della cinghia. Queste disposizioni compatte si adattano alle applicazioni con aria pulita con requisiti di servizio costanti. I sistemi di trasmissione a cinghia consentono la regolazione della velocità attraverso modifiche del rapporto della puleggia e forniscono l'isolamento del motore dalle temperature del flusso d'aria. Le trasmissioni di accoppiamento offrono un'efficienza intermedia con requisiti minimi di manutenzione.

Integrazione VFD e controllo della velocità

Gli azionamenti a frequenza variabile regolano la velocità del motore per soddisfare le diverse richieste del sistema, offrendo un notevole risparmio energetico rispetto al controllo della serranda. Le leggi dei ventilatori impongono che il flusso d'aria varia linearmente con la velocità, la pressione varia con la velocità al quadrato e la potenza varia con la velocità al cubo. Una riduzione della velocità del 20% produce un risparmio energetico di circa il 50%.

Manutenzione e durata

I ventilatori industriali standard raggiungono da 40.000 a 100.000 ore di durata in più, a seconda delle condizioni operative. I cuscinetti lubrificati a grasso richiedono una rilubrificazione periodica, mentre i sistemi a bagno d'olio offrono intervalli prolungati. Il bilanciamento della girante secondo ISO 1940 Grado 6.3 o 2.5 riduce al minimo le vibrazioni e prolunga la durata dei componenti [^52^]. L'ispezione regolare dell'usura delle lame, in particolare nelle applicazioni cariche di particolato, previene guasti catastrofici.

Domande frequenti

Come faccio a selezionare il file corretto curvato all'indietro d ventilatore centrifugo per la mia candidatura?

La selezione richiede la definizione di quattro parametri: flusso d'aria richiesto (CFM), pressione statica totale del sistema (pollici idrometrici), densità dell'aria alla temperatura operativa e livello di rumore accettabile. Le giranti a pale rovesce sono adatte ad applicazioni che richiedono una pressione statica da media ad alta (fino a 15 pollici c.a.) con aria pulita o moderatamente polverosa. Queste ventole raggiungono un'efficienza del 75-85% e presentano curve di potenza senza sovraccarico che proteggono i motori dal sovraccarico. Abbina la curva della ventola alla curva di resistenza del sistema, assicurando che il punto di funzionamento rientri nell'80-100% della portata BEP per un'efficienza ottimale.

Ciò che distingue ventilatore centrifugo ad alta pressione disegni da modelli standard?

I ventilatori centrifughi ad alta pressione incorporano giranti dal design specializzato e una struttura robusta per raggiungere pressioni statiche superiori ai range standard. Queste unità utilizzano tipicamente giranti a pale rovesce o radiali con struttura a pale rinforzate, alloggiamenti saldati di grosso spessore con portata nominale di 22 pollici c.a. e componenti bilanciati con precisione per resistere a livelli di sollecitazione più elevati. Le applicazioni includono condotti lunghi, sistemi di filtraggio ad alta efficienza e trasporto pneumatico dove i requisiti di pressione superano i 10 pollici c.a. Le ventole standard in genere gestiscono 0,5-6 pollici c.a., mentre i modelli ad alta pressione raggiungono 70 pollici c.a.

Quale classe di efficienza del motore devo specificare per le applicazioni in servizio continuo?

Le applicazioni di servizio continuo (funzionamento 24 ore su 24, 7 giorni su 7) giustificano i motori IE4 Super Premium Efficiency nonostante il costo iniziale più elevato. Il miglioramento dell'efficienza del 10% rispetto ai motori IE3 genera un rapido ritorno dell'investimento attraverso il risparmio energetico. Per le applicazioni che funzionano per 4.000 ore all'anno, l'efficienza IE3 Premium rappresenta la specifica minima secondo le normative UE per i motori superiori a 0,75 kW. Le applicazioni a servizio intermittente o stagionale possono utilizzare motori IE2 laddove le normative lo consentono. Verifica sempre i requisiti normativi locali, poiché i mandati di efficienza variano in base alla giurisdizione e le date di implementazione si estendono fino al 2023 per la conformità IE4.

Come funziona selezione del diametro della girante del ventilatore centrifugo influiscono su prestazioni ed efficienza?

Il diametro della girante influenza direttamente la capacità del flusso d'aria, la generazione di pressione e i requisiti di velocità di rotazione. Diametri più grandi muovono volumi d'aria maggiori a regimi più bassi, migliorando l'efficienza e riducendo il rumore. Tuttavia, la scelta del diametro deve bilanciare i requisiti prestazionali con i vincoli fisici e le limitazioni della velocità della punta. Il calcolo della velocità specifica (ns = 5,54 × n × √Q / H^(3/4)) guida il corretto dimensionamento. Un diametro eccessivo rispetto ai requisiti del sistema provoca il funzionamento all'estrema sinistra del BEP, riducendo l'efficienza e causando potenzialmente instabilità. Un diametro insufficiente richiede velocità di rotazione più elevate per ottenere le prestazioni nominali, aumentando rumore e usura

Riferimenti

1. Motori Blauberg. (2025). Qual è la differenza tra un ventilatore centrifugo in avanti e uno all'indietro? Risorse tecniche Blauberg .
2. Azienda di ventilatori e soffianti AirPro. (2026). Materiali di costruzione per ventilatori e soffianti industriali. Documentazione tecnica AirPro .
3. Movimento aereo di Hartzell. (2025). Guida alla scelta del ventilatore centrifugo: scegliere il tipo giusto. Blog di ingegneria di Hartzell .
4. ebm-papst. (2018). Ventilatori centrifughi - Principi di base. ebm-papst Documentazione tecnica .
5. Ventole personalizzate Australia. (2024). Girante del ventilatore centrifugo 101: tipi e applicazioni. Guida tecnica per i ventilatori industriali Swinnerton .
6. Witt & Sohn AG. (2024). Efficienza energetica (EcoDesign) per i ventilatori industriali. Documentazione tecnica Witt & Sohn .
7. Motore della Vittoria. (2025). Prestazioni rivoluzionarie: come i motori IE3 e IE4 stanno ridefinendo gli standard del settore. Analisi del settore automobilistico della vittoria .
8. Motori Hoyer. (2025). Differenze motore IE1, IE2, IE3, IE4. Banca della conoscenza di Hoyer Motors .
9. Guida ai ventilatori e soffianti industriali. (2025). Ventilatori e soffianti centrifughi industriali: guida definitiva al movimento dell'aria ad alta efficienza. Risorse dell'industria Ningbo Yichou .
10. Industrie di pressofusione di Usha. (2025). Specifiche del ventilatore centrifugo con curvatura all'indietro. Dati tecnici del ventilatore Symbiosis .
